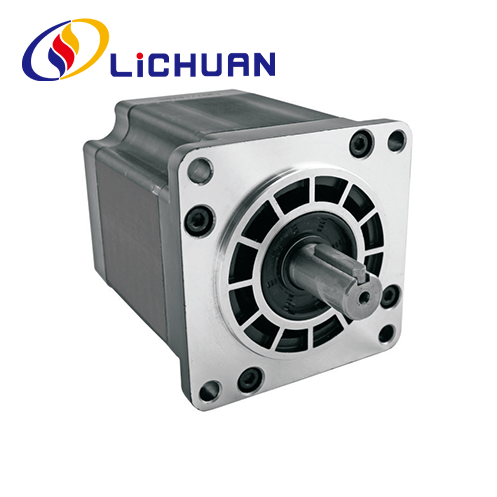

3-фазний кроковий двигун серії 130 Nema 51 Hybird

Китай 130 Series 3 Phase Nema 51 Hybird Stepper Motor Factory Пряме постачання. LICHUAN® є виробником і постачальником 3-фазних крокових двигунів Hybird серії 130 Nema 51 у Китаї.

Надіслати запит

Опис продукту

LICHUAN® щиро вітає вас з оптом 130 серії 3 фази Nema 51 hybird кроковий двигун серії з нашої фабрики. Наша продукція має сертифікат CE і наразі має велику кількість заводських запасів. Фабрика Lichuan має більш ніж 14-річний досвід виробництва. Ми підтримуємо OEM & ODM, ми надамо вам гарне обслуговування та фабричні знижки. Ми вітаємо більше дистриб'юторів приєднатися до LICHUAN.

130 серії 3 фази Nema 51 кроковий двигун hybird, використання високоякісної сировини та постійних магнітних кремнієвих сталей високої специфікації, з високою точністю позиціонування, вихідним крутним моментом, швидкою реакцією, низьким рівнем шуму, хорошими динамічними характеристиками, якістю та надійністю. Довжина двигуна 154 мм ~ 280 мм між діапазоном крутного моменту: 15 Н·м ~ 50 Н·м, діаметр вала двигуна 24 мм. вони розроблені відповідно до 3-фазних крокових драйверів Lichuan LC3722D, будь ласка, перевірте драйвер гібридного крокового двигуна в каталозі, якщо ви хочете знати більше інформації про драйвер.

Параметри електричних характеристик

Пункт	Технічні характеристики
Точність кута кроку	±5% (повний крок)
Точність опору	±10% (20 ℃)
Точність індуктивності	±20% (1 кГц)
Підвищення температури	80C макс. (номінальний струм, 2 фази увімкнено)
Температура навколишнього середовища	-20℃~*50℃
Опір ізоляції	100MQMin 500VDC
Діелектрична міцність	500 В змінного струму 1 хвилина
Допустиме радіальне навантаження	0,02 мм Макс. (завантаження 450 г)
Допустиме тягове навантаження	0,08 мм Макс. (450gload)
Максимальне радіальне навантаження	300 Н (20 мм від поверхні фланця)
Макс. навантаження на вал	80N

Серія	Крок Кут (')	Мотор Довжина (мм)	Холдинг Крутний момент (Нм)	Оцінений Струм (A)	Ротор Інерція (г.см²)	Фаза Опір (а)	Фаза Індуктивність (мГн)	Підібраний водій	Вести Дріт (№)	Мотор Вага (кг)
LC31315	1.2	154	15	6.9	20000	0.88	3.7	LC3722A	3	11
LC31318	1.2	185	20	6.9	26700	1.1	4.9	LC3722A	3	14.1
LC31322	1.2	218	28	6.9	33970	2.8	17.9	LC3722A	3	17.2
LC31325	1.2	255	35	6.9	41240	3.3	21.52	LC3722A	3	19.8
LC31332	1.2	280	50	6.9	55780	4.2	28.9	LC3722A	3	26

Вище представлені типові продукти. Продукти можна налаштувати!

Форма та монтажний розмір (одиниця: мм)

Режим вала двигуна

Режим	Вал Діаметр (мм)	Вал Подовження (мм)	Вал Довжина (мм)
LC31315	f24	Шпонковий паз 8 x 30	50
LC31318	f24	Шпонковий паз 8 x 30	50
LC31322	f24	Шпонковий паз 8x 30	50
LC31325	f24	Шпонковий паз 8 x 30	50
LC31332	f24	Шпонковий паз 8x 30	50

Криві моментно-частотних характеристик

Схема електропроводки двигуна

Схема підключення програми

Повна система керування кроковим двигуном повинна включати продукт, показаний нижче
