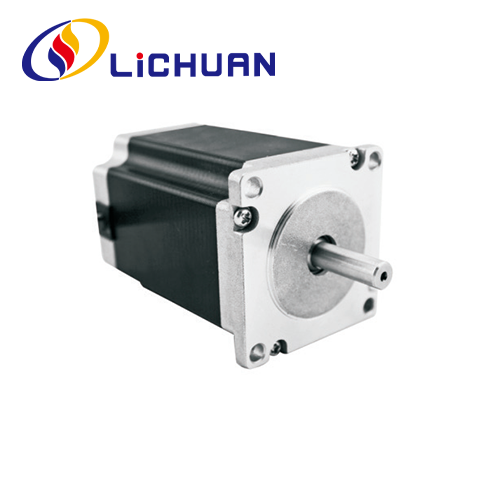

2-фазний гібридний кроковий двигун серії 57 Nema 23 за низькою ціною, виготовлений у Китаї. LICHUAN® є виробником і постачальником двофазних гібридних крокових двигунів серії 57 Nema 23 у Китаї.
Пункт | Технічні характеристики |
Точність кута кроку | ±5% (повний крок) |
Точність опору | ±10% (20 ℃) |
Точність індуктивності | ±20% (1 кГц) |
Підвищення температури | 80Cmax (номінальний струм, 2 фази увімкнено) |
Температура навколишнього середовища | 20℃~* 50℃ |
Опір ізоляції | 100MQMin 500VDC |
Діелектрична міцність | 500 В AC1 хв |
Допустиме радіальне навантаження | 0,02 мм Макс. (450г навантаження) |
Допустиме тягове навантаження | 0,08 мм Макс. (завантаження 450 г) |
Максимальне радіальне навантаження | 75N (20 мм від поверхні фланця) |
Макс. навантаження на вал | 15N |
Серія | Крок Кут(】 | Мотор Довжина (мм) |
Холдинг Крутний момент (Нм) |
Оцінений Струм (A) |
Фаза Опір (Q) |
Фаза Індуктивність (мГн) |
Ротор Інерція (г.см²) |
Мотор Вага (кг) |
Вести Дріт (№) |
LC57HS41 | 1.8 | 41 | 0.6 | 2.5 | 1.2 | 3.2 | 120 | 0.5 | 4 |
LC57HS56 | 1.8 | 56 | 1.0 | 3.0 | 0.8 | 2.4 | 300 | 0.68 | 4 |
LC57HS64 | 1.8 | 64 | 1.5 | 3.0 | 0.8 | 2.3 | 400 | 1.08 | 4 |
LC57HS76 | 1.8 | 76 | 2.0 | 3.0 | 1.0 | 3.5 | 480 | 1.2 | 4 |
LC57HS84 | 1.8 | 84 | 2.2 | 3.0 | 1.1 | 2.1 | 530 | 1.25 | 4 |
LC57HS100 | 1.8 | 103 | 2.6 | 3.0 | 1.4 | 5.5 | 700 | 1.58 | 4 |
LC57HS112 | 1.8 | 113 | 3.0 | 3.0 | 1.6 | 6.8 | 800 | 1.78 | 4 |
Модель | Вал Dlameter (мм) |
Вал Подовження (мм) |
Вал Довжина (мм)] |
LC57HS41 | f6.35 | D-виріз 0,5X19,5 | 21 |
LC57HS56 | φ6,35 або φ8 | D-виріз 0,5X19,5 | 21 |
LC57HS64 | φ6,35 або φ8 | D-виріз 0,5X19,5 | 21 |
LC57HS76 | φ6,35 або φ8 | D-виріз 0,5X19,5 | 21 |
LC57HS84 | f8 | D-виріз 0,5X19,5 | 24 |
LC57HS100 | f8 | D-виріз 0,5X19,5 | 21 |
LC57HS112 | φ8 або φ10 | D-виріз 0,5X19,5 | 21 |
