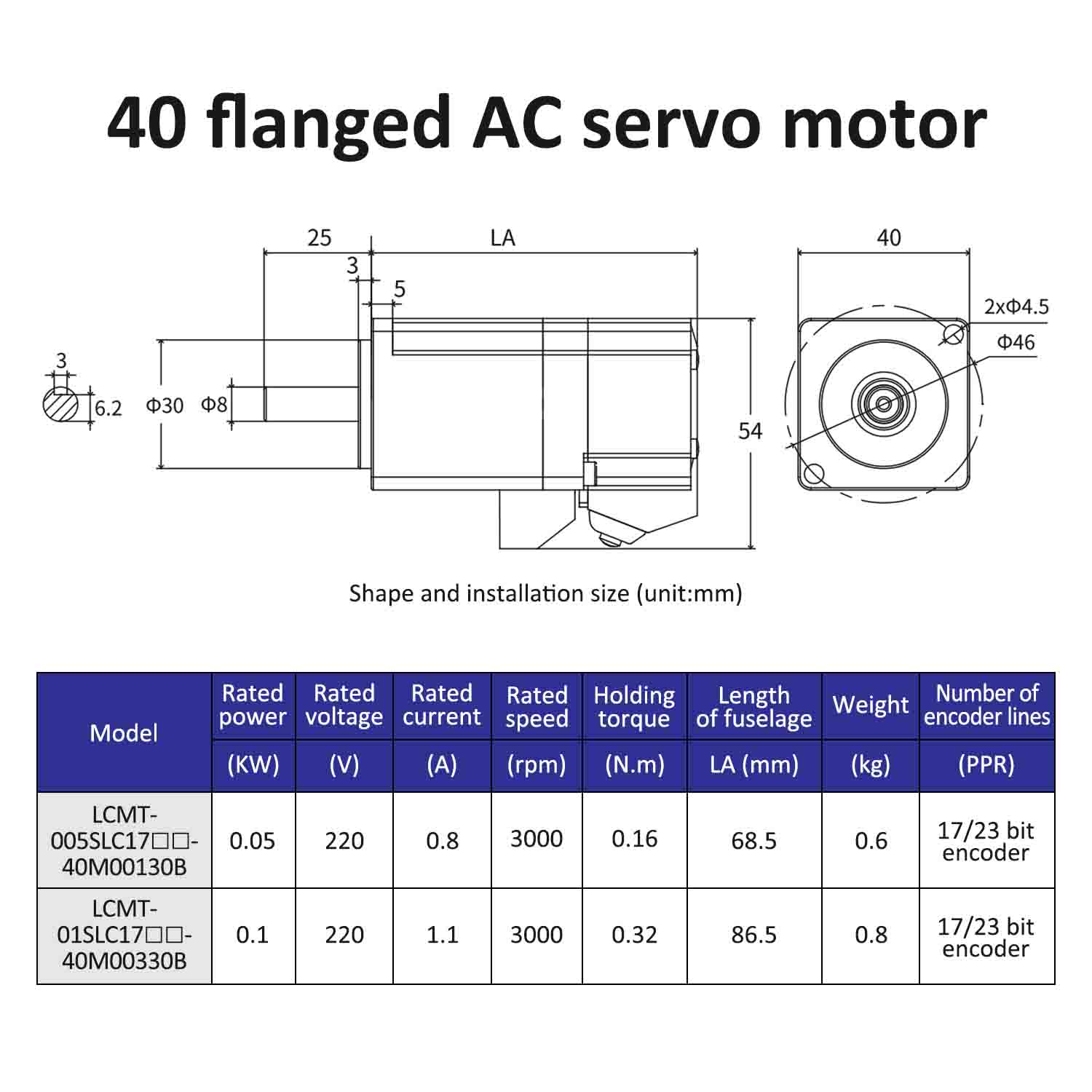

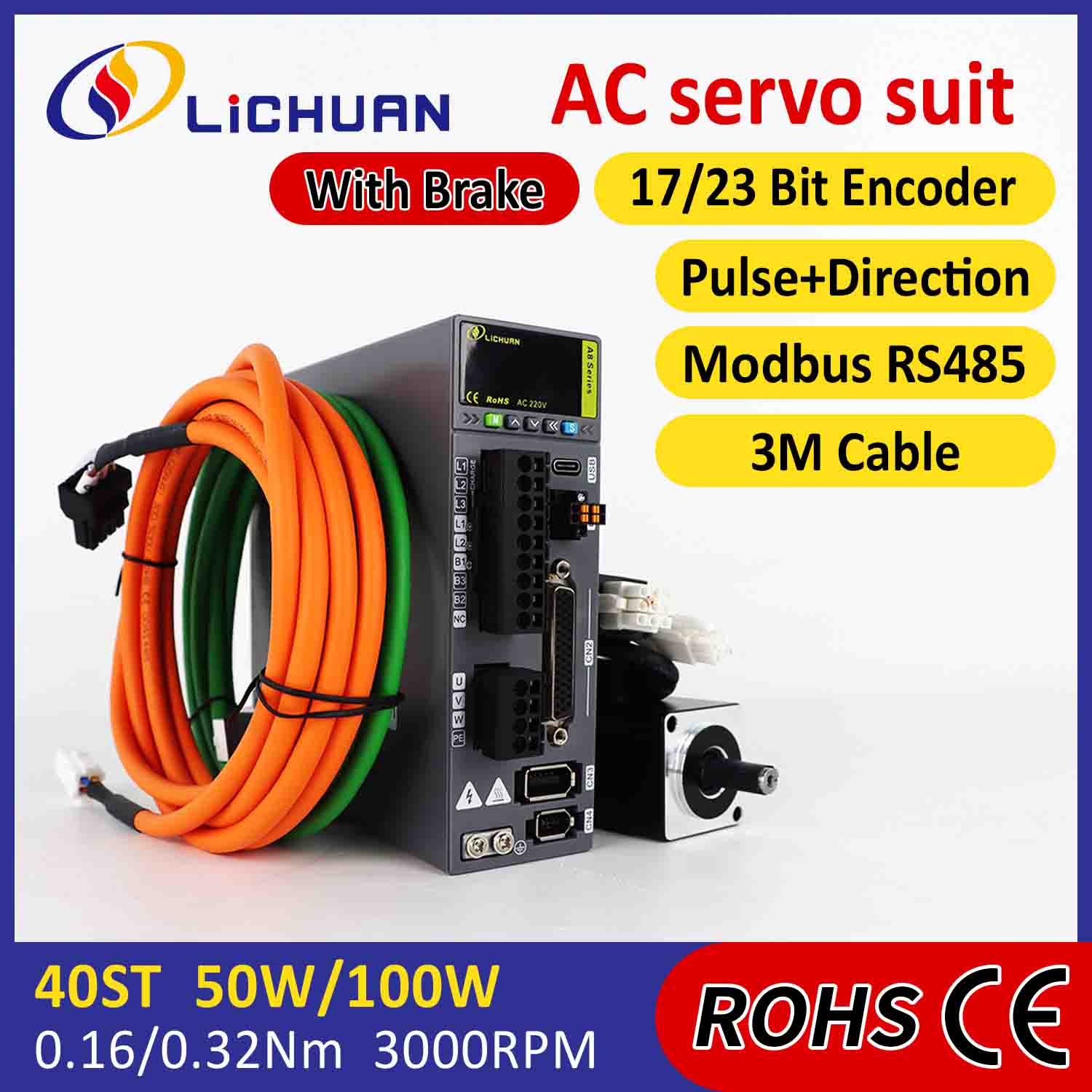

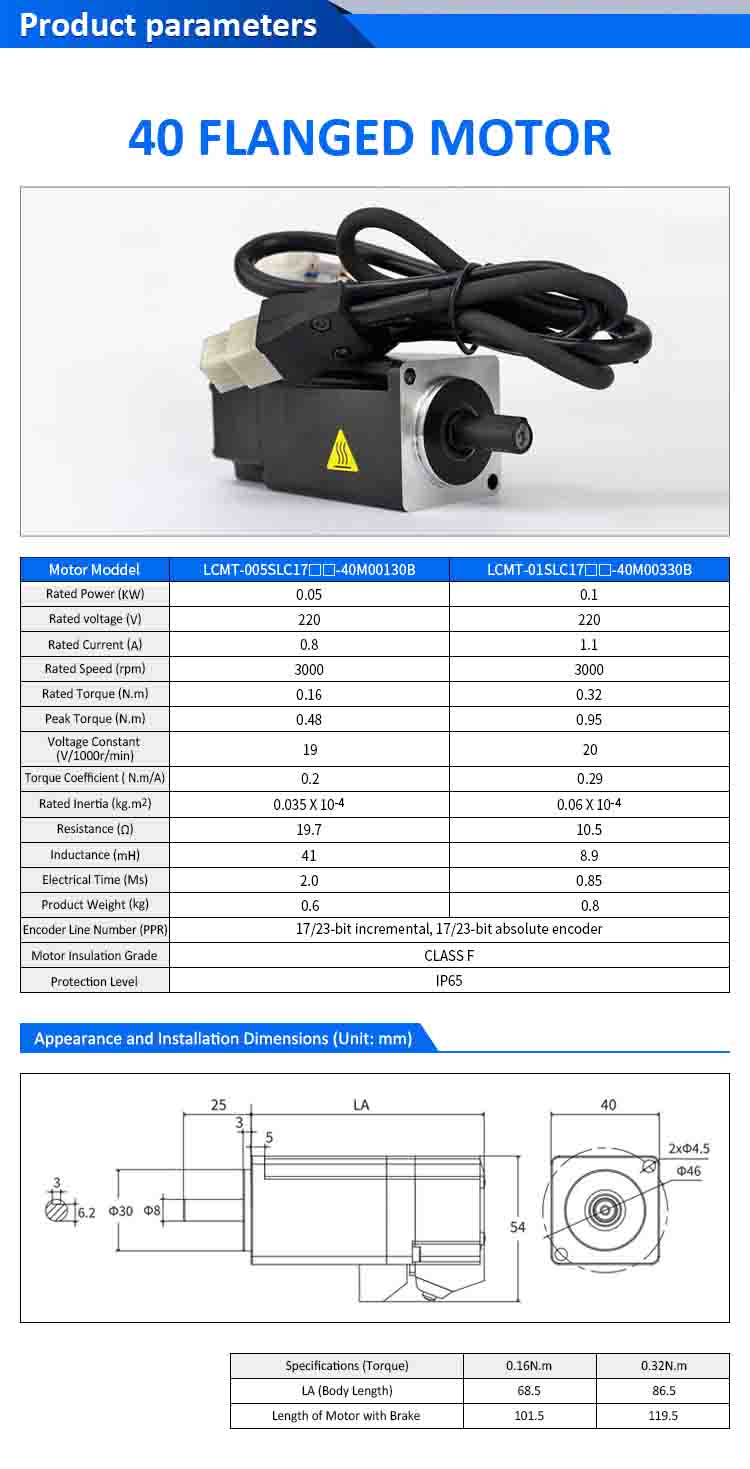

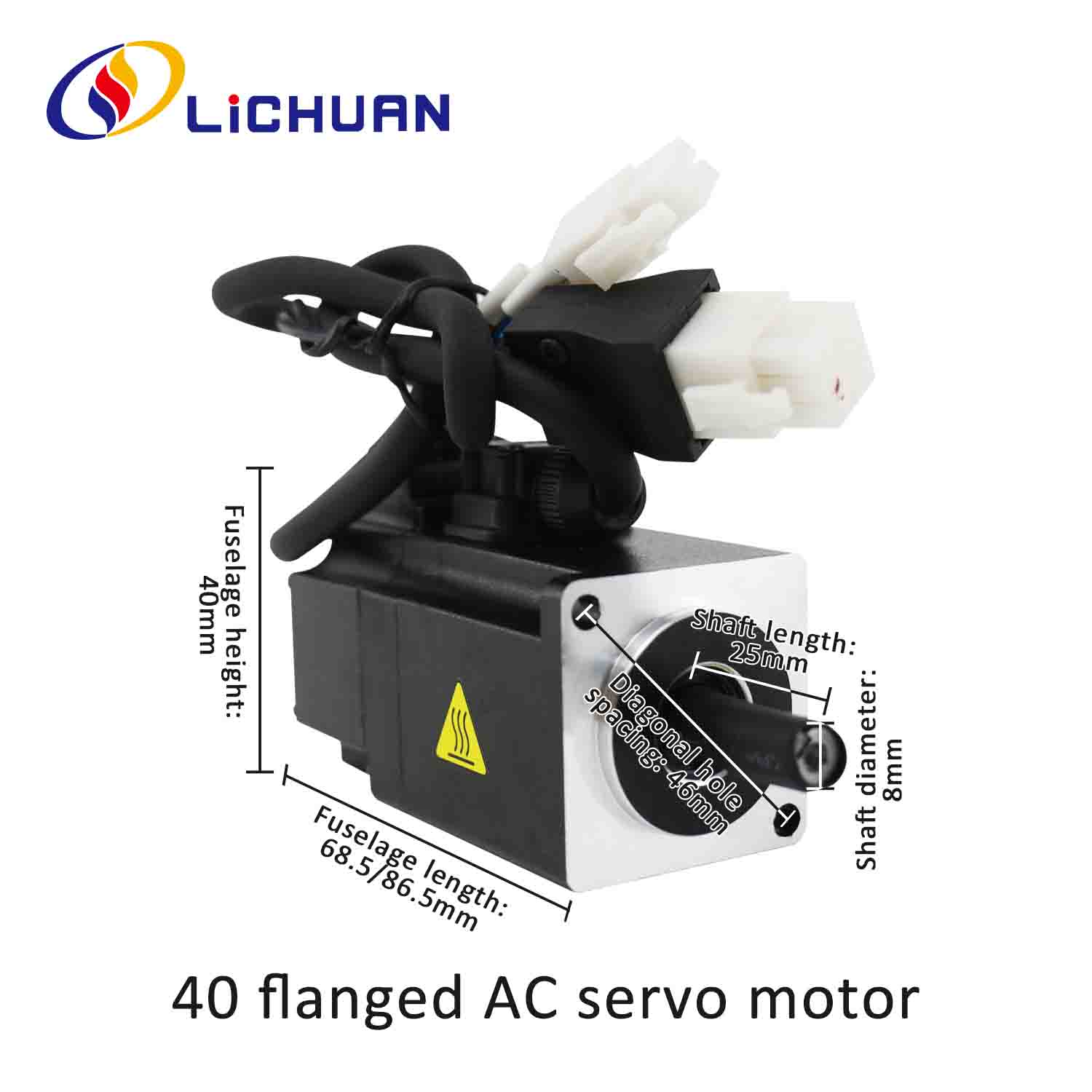

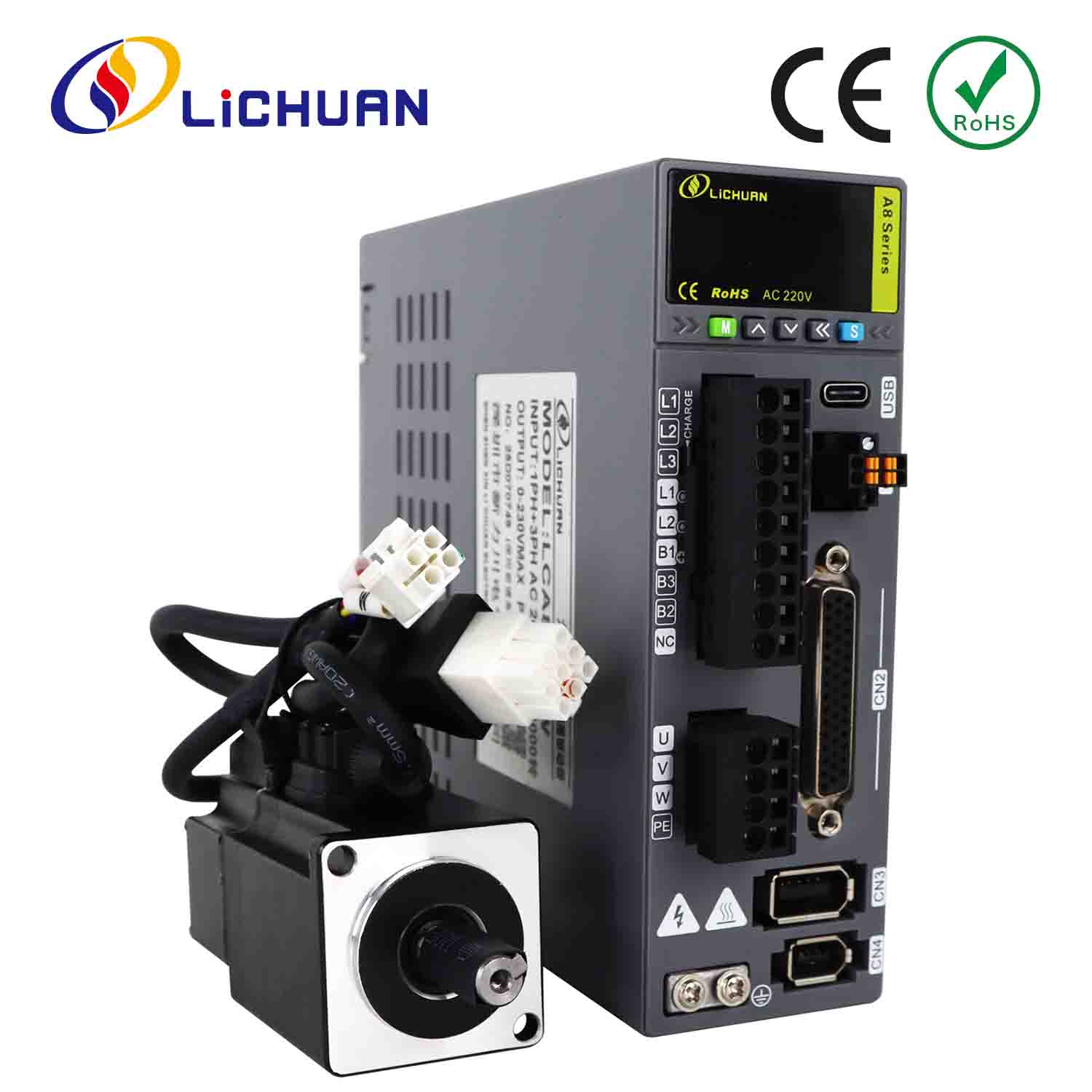

Комплект драйверів серводвигуна змінного струму Lichuan A8 High Accuracy STO ABZ 100 Вт 0,32 Нм 220 В 1,1 A 3000 об/хв IP65

Lichuan A8 High Accuracy STO ABZ AC Servo Drivers Kit – точне керування рухом для ЧПК, робототехніки, систем автоматизації

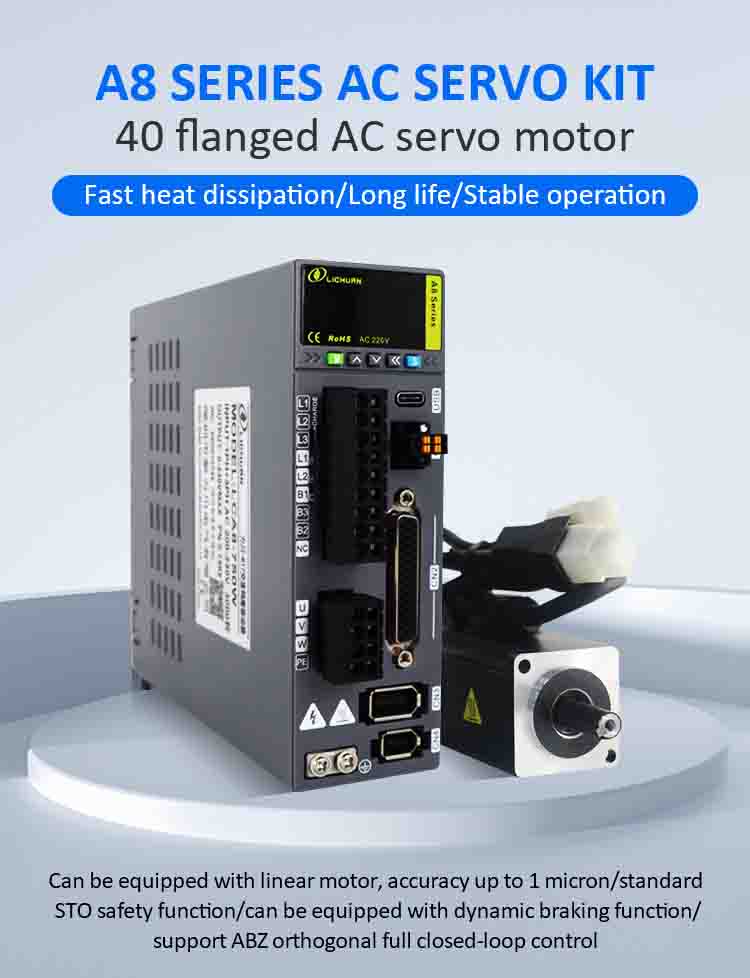

Переваги драйвера серводвигуна серії Lichuan A8:

Основні моменти:

1.Може оснащуватися лінійними двигунами, що досягають точності до1 мікрон

2.СтандартнийSTOфункція безпеки

3. Додаткова функція динамічного гальмування для безпеки та надійності

4.ОпориАБЗквадратурне імпульсне повне замкнуте керування

Функції:

1. Підтримує 17-бітні та 23-бітні інкрементальні та абсолютні кодери.

2.Підтримує 7 режимів керування: положення, швидкість, крутний момент, положення/крутний момент, положення/швидкість, швидкість/крутний момент і положення/швидкість/крутний момент.

3. Внутрішній вихід напруги 24 В: може живити порти DI та Pulse, усуваючи потребу у зовнішньому джерелі живлення 24 В.

4.Підтримує зворотний зв'язок фазового імпульсу частоти ABZ.

5.16 віртуальних портів DI та 16 віртуальних портів D0: не потрібно турбуватися про недостатню кількість портів DI або D0 під час використання керування зв’язком.

6.16 внутрішньої швидкості та 16 сегментів внутрішнього положення: доступна автоматична циклічна робота, що робить керування зв’язком 485 більш гнучким.

7. Підтримує самонавчання двигуна: може використовуватися з двигунами різних виробників.

8.Опори485 автобусне сполучення, використовуючи стандартний протокол MODBUS RTU.

9. Контроль аналогового сигналу, підтримка введення 2 аналогових входу, 12-бітна роздільна здатність,вхідний діапазон від -10 до +10В.

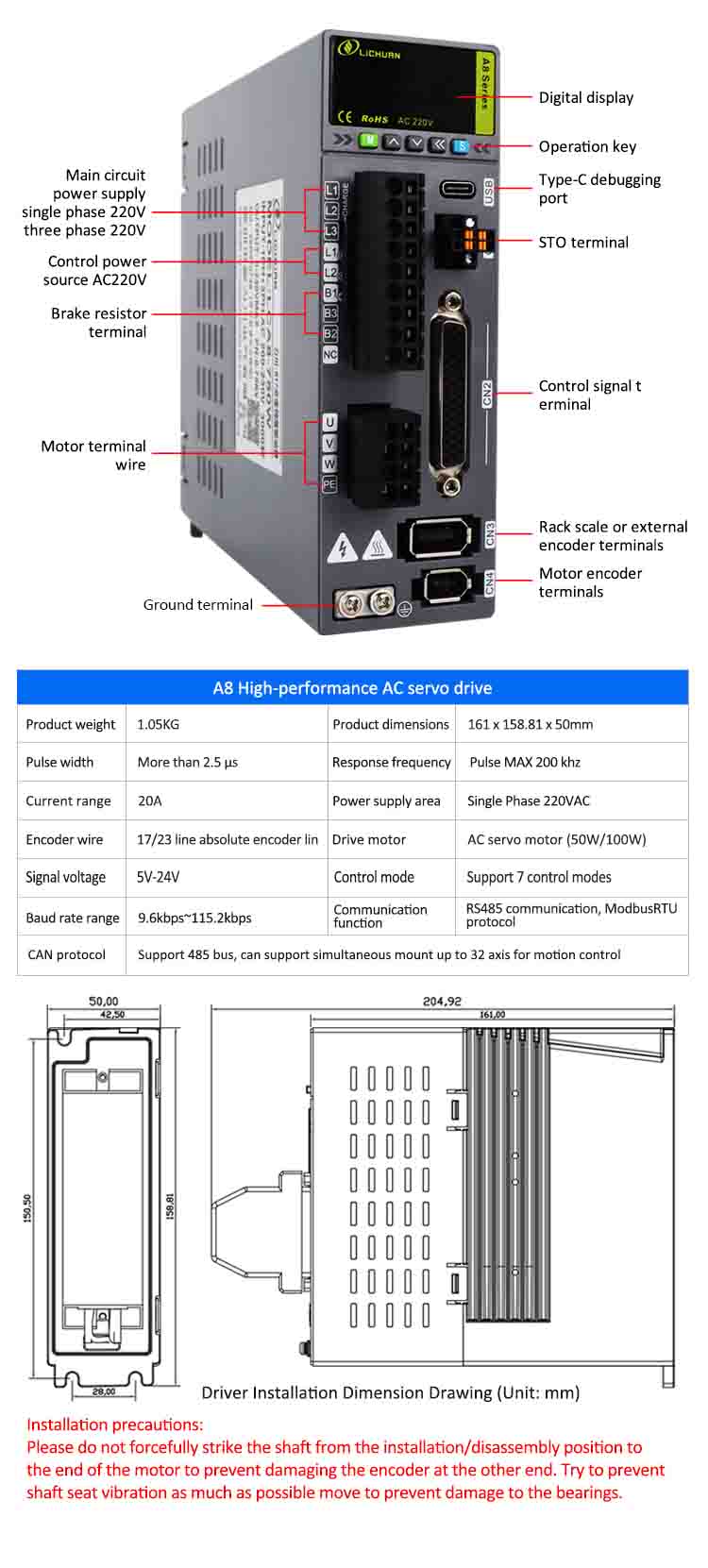

Основна інформація про продукт

Особливості продукту

1. Високоточний зворотний зв'язок кодера АБЗ

• Забезпечує точне визначення положення

• Стабільний імпульсний вихід для ЧПК і контролерів руху

• Зменшує накопичену помилку та покращує повторюваність

2. Захист безпеки STO

• Відповідає вимогам Safe Torque Off (STO).

• Миттєве відключення крутного моменту в аварійних ситуаціях

• Захищає операторів і обладнання під час несправності

3. Високопродуктивний серводвигун змінного струму

• Плавна робота на низьких обертах

• Швидкий динамічний відгук

• Високий крутний момент і стабільний контроль температури

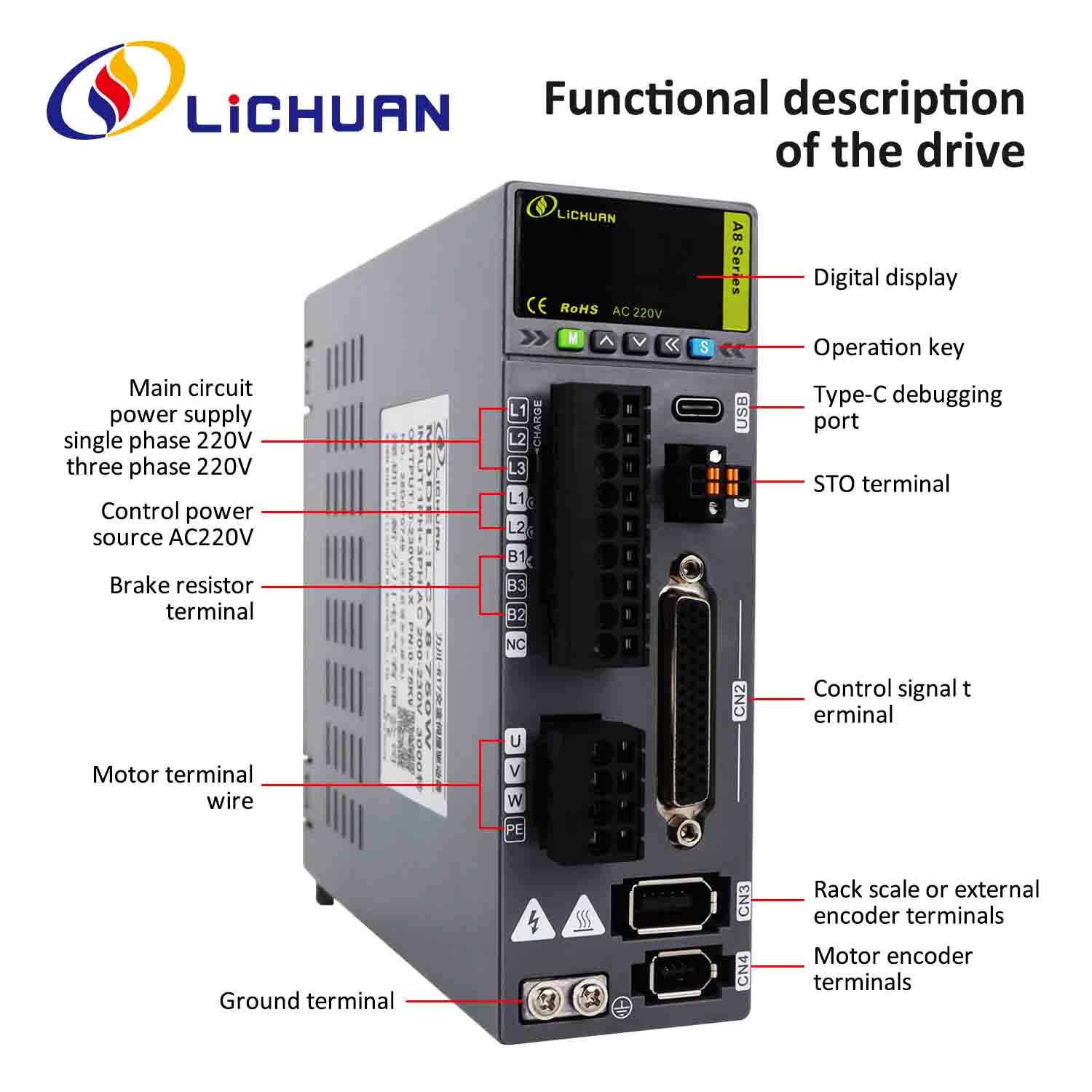

4. Інтелектуальний сервопривід

• Кілька режимів управління

• Функція автоналаштування

• Вбудований захист: перевантаження по струму, перенапруга, перевантаження, несправність енкодера

5. Сильна сумісність

• Працює зі звичайними контролерами ЧПК, системами ПЛК і платформами промислової автоматизації

• Легка інтеграція в існуючі системи

6. Тривала надійність

• Підшипники, котушки та ізоляція промислового класу

• Підходить для тривалої роботи 24/7

Технічні принципи

TheНабір драйверів серводвигуна змінного струму Lichuan A8 високої точності STO АБЗфункціонує шляхом інтеграції трьох прецизійних підсистем:

1. Серводвигун

Перетворює електричну енергію в керований обертальний рух.

2. Сервопривод змінного струму

Регулює крутний момент, швидкість і положення за допомогою інтелектуальних алгоритмів замкнутого циклу на основі ПІД.

3. ABZ Encoder

Забезпечує сигнали каналу A/B/Z для контурів зворотного зв’язку, що дозволяє:

• Порівняння позицій у реальному часі

• Швидкісні налаштування відгуку

• Надзвичайно плавне керування рухами

У поєднанні з механізмами безпеки STO система забезпечує точну, безпечну та ефективну роботу в замкнутому циклі.

Переваги продукту

1. Висока точність і стабільність

Енкодер ABZ забезпечує точне керування рухом.

2. Широкий діапазон застосування

TheНабір драйверів серводвигуна змінного струму Lichuan A8 високої точності STO АБЗпідтримує ЧПК, робототехніку та промислову автоматизацію.

3. Економічне рішення промислового рівня

Забезпечує високу надійність, порівнянну з провідними брендами, за більш конкурентоспроможною ціною.

4. Інтегрована безпека

STO забезпечує захисне відключення за міжнародними стандартами.

5. Простота встановлення та обслуговування

Компактна конструкція, зрозуміла схема проводки та повна документація.

Сфери застосування

TheНабір драйверів серводвигуна змінного струму Lichuan A8 високої точності STO АБЗшироко використовується в:

• Деревообробні верстати з ЧПУ

• Різання/фрезерування металу з ЧПУ

• Промислові роботи

• Автоматизація вибору та розміщення

• Пакувальні машини

• Обладнання для друку та етикетування

• Платформи точного позиціонування

• Лінії виробництва електроніки

• Машини для лазерного різання/гравірування

• Конвеєрні та сортувальні системи

Випадки використання продукту / програми

• Високоточне управління віссю

• Поворотні індексні столи

• Рух по координаті XYZ

• Високошвидкісні шпиндельні системи

• Багатоосьові роботизовані з'єднання

• Автоматизовані механізми керування рухом

Інструкція з експлуатації

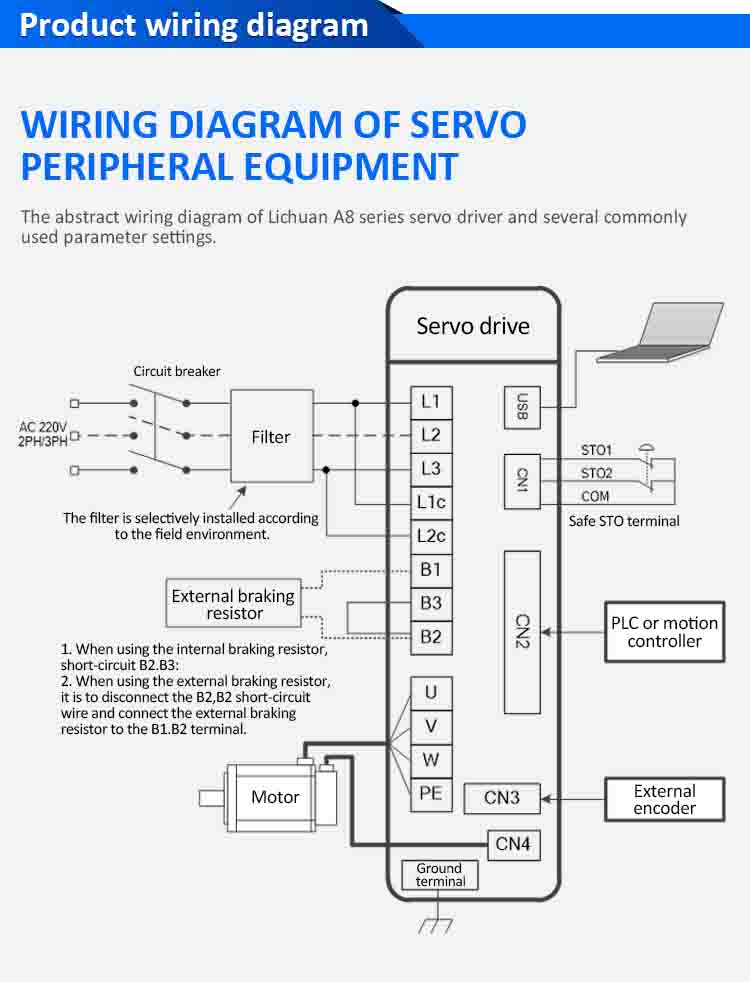

1. Підключіть джерело живлення

Переконайтесь у правильному підключенні вхідної мережі змінного струму 220 В.

2. Підключіть кабель кодера

Вирівняйте канали A/B/Z із входом драйвера.

3. Налаштуйте параметри драйвера сервоприводу

Використовуйте панель або програмне забезпечення для налаштування режимів крутного моменту, швидкості та положення.

4. Виконайте автоналаштування

Оптимізуйте роботу двигуна.

5. Перевірте систему

Виконайте тести руху перед завантаженням обладнання.

Запобіжні заходи

• Не вмикайте пристрій до завершення підключення.

• Забезпечте заземлення, щоб зменшити перешкоди.

• Уникайте різкого згинання кабелів кодера.

• Тримайте подалі від вологи та електропровідного пилу.

• Переконайтеся, що проводка STO відповідає стандартам безпеки.

Виробничий процес

• Прецизійна обмотка ротора

• Корпус двигуна з ЧПУ

• Калібрування кодера та перевірка сигналу

• Збірка драйвера в антистатичному середовищі

• Багатоточковий тест на старіння

• Остаточна перевірка якості

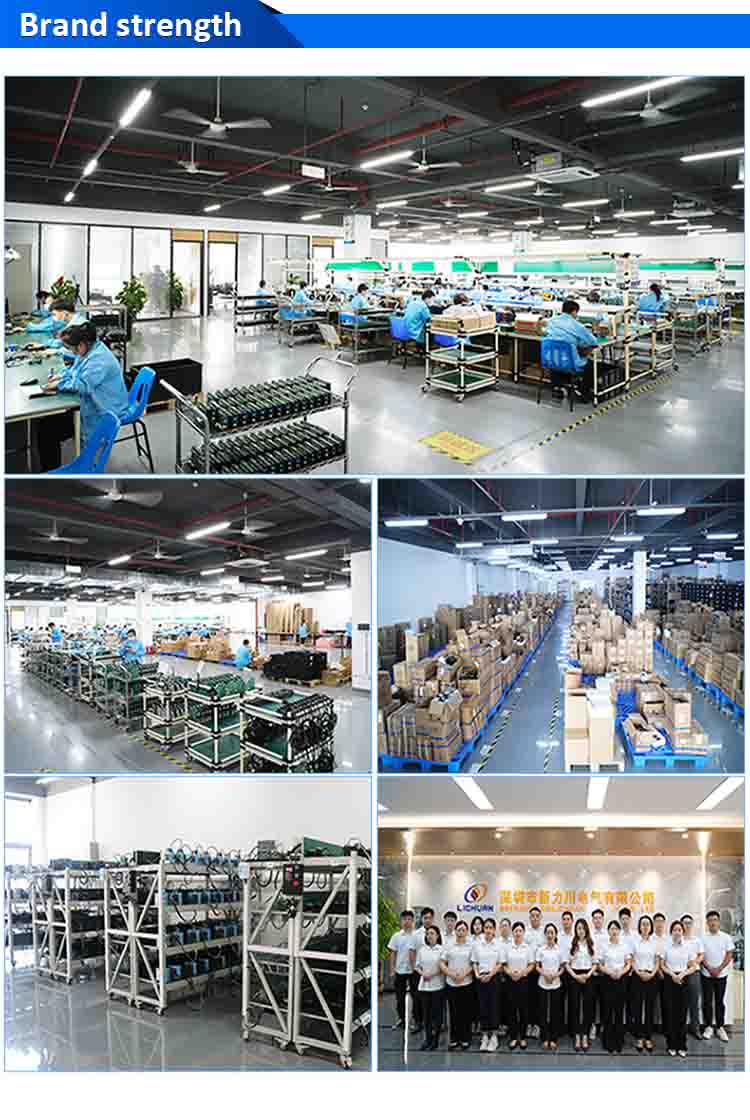

Представлення компанії

Lichuan є професійним виробником серводвигунів, сервоприводів і компонентів промислової автоматизації. Завдяки безперервним інвестиціям у дослідження та розробки та суворому контролю якості Lichuan пропонує всесвітньо визнані продукти, включаючиНабір драйверів серводвигуна змінного струму Lichuan A8 високої точності STO АБЗ, широко використовується в сферах ЧПК, робототехніки та інтелектуального виробництва.

Гарантія якості

• 100% повна перевірка

• Перевірка сигналу кодера

• Навантажувальний тест сервоприводу

• Гарантія 12–24 місяці

• Інженерно-технічний супровід

Обслуговування клієнтів

• Безкоштовна технічна консультація

• Усунення несправностей онлайн

• Керівництво по установці

• Швидке післяпродажне реагування

• Підтримка налаштування OEM/ODM

Сертифікати

• Сертифікація CE

• Відповідність RoHS

• Управління якістю ISO9001

• Дотримання правил електробезпеки

FAQ

Питання 1: Які програми підходять для набору драйверів серводвигуна змінного струму Lichuan A8 High Accuracy STO ABZ?

Він ідеально підходить для верстатів з ЧПК, робототехніки, упаковки, ліній автоматизації та точного позиціонування.

Q2: Чи підтримує він інкрементний зворотний зв'язок кодера?

Так, в комплект входить високоточний інкрементальний кодер ABZ.

Q3: Які функції безпеки включено?

STO (Safe Torque Off) забезпечує безпечне аварійне відключення.

Q4: Які варіанти живлення доступні?

Від 50 Вт до 750 Вт, залежно від вашої програми.

Q5: Чи може він працювати зі звичайними контролерами ЧПК?

Так, він сумісний з більшістю ЧПК, ПЛК, контролерів руху та платформ промислової автоматизації.
