Як гібридний кроковий двигун забезпечує високий крутний момент і точність

Ви коли-небудь опинялися глибоко в проекті, потребуючи компоненту, який забезпечує як сиру потужність, так і ретельну точність, і задавалися питанням, що робить це можливим? Я знаю, що маю. У світі автоматизації, робототехніки та точного машинобудування пошук системи приводу, яка не змушує вас вибирати між потужністю та контролем, є постійною. Ось де інженерне дивоХікроковий двигун bridвступає в гру. Для нас вЛІЧУАНЬ, це не просто категорія продукту; це ядро ​​вирішення найскладніших завдань наших клієнтів щодо керування рухом. Унікальний дизайн aГібридний кроковий двигундолає розрив, пропонуючи найкраще з обох світів від інших типів двигунів, і сьогодні я хочу відкрити завісу щодо того, як саме він досягає цього досягнення. Розуміючи його внутрішню роботу та точні параметри, які визначають його продуктивність, ви можете прийняти обґрунтоване рішення щодо свого наступного застосування.

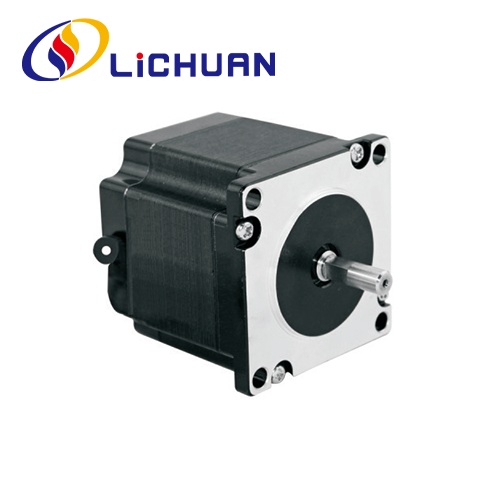

Чим гібридний кроковий двигун відрізняється від інших типів

Щоб оцінити його можливості, ми повинні спочатку зрозуміти його ідентичність. На відміну від крокових кроків із суто постійним магнітом або зі змінним опором, aГібридний кроковий двигунє, як випливає з назви, гібридом. Він геніально поєднує принципи обох. Він має постійний магніт у своєму роторі, але цей ротор також зубчастий, подібно до двигуна зі змінною реактивністю. Таке злиття створює синергетичний ефект. Постійний магніт забезпечує постійний магнітний потік, підвищуючи крутний момент. Водночас зубчаста конструкція забезпечує набагато менший кут кроку — як правило, 1,8° або 0,9° — завдяки тому, що магнітний потік проходить крізь вирівняні зубці по бажаному шляху. Ця комбінація є основною причиною aГібридний кроковий двигунвідмінно підходить для застосувань, що вимагають як високого крутного моменту на низьких швидкостях, так і високої позиційної роздільної здатності.

Як внутрішня конструкція створює чудовий крутний момент

Секрет високого крутного моменту полягає в його магнітному ланцюзі та конструкції повітряного зазору. Статор aГібридний кроковий двигунмає кілька зубчастих полюсів, намотаних котушками. Коли ці котушки подаються під напругою в певній послідовності, вони створюють електромагнітні полюси. Ротор із постійним магнітом, уже намагнічений, притягується або відштовхується цими полюсами статора. Оскільки зуби ротора трохи зміщені відносно зубів статора, магнітні сили створюють сильний тангенціальний тяг — крутний момент — для їхнього вирівнювання. Чим більше зубців і чим сильніший магнітний потік (як від постійного магніту, так і від збудження котушки), тим вищий крутний момент. наЛІЧУАНЬ, ми оптимізуємо це, використовуючи високоенергетичні матеріали постійного магніту та точні ламінації, щоб мінімізувати втрати потоку та максимізувати щільність крутного моменту. Ось чому наші двигуни можуть забезпечити виняткове утримання та динамічний крутний момент у компактній рамі.

Які параметри безпосередньо впливають на точність і продуктивність

Точність крокового двигуна значною мірою визначається його точністю кута кроку та тим, наскільки послідовно він може досягати цих кроків без промахів. Це регулюється кількома ключовими технічними параметрами. Розуміння цих характеристик має вирішальне значення для вибору правильного двигуна для вимог точності вашої системи.

Ключові параметри продуктивності гібридного крокового двигуна

• Кут кроку:Кутове зміщення на вхідний імпульс (наприклад, 1,8°, 0,9°). Менший кут забезпечує кращу роздільну здатність.

• Тримаючий момент:Максимальний крутний момент, який може створювати двигун під час роботи в стані спокою. Це протистоїть зовнішнім силам.

• Стопорний момент:Невеликий крутний момент, коли двигун вимкнено, через постійний магніт і притягання залізного сердечника.

• Точність:Зазвичай це відсоток від кута кроку (наприклад, ±5%). Це не є кумулятивним.

• Повторюваність кроків:Наскільки точно двигун повертається в задане положення, часто надзвичайно високо.

• Інерція ротора:Інерція обертової частини, що впливає на динаміку розгону та уповільнення.

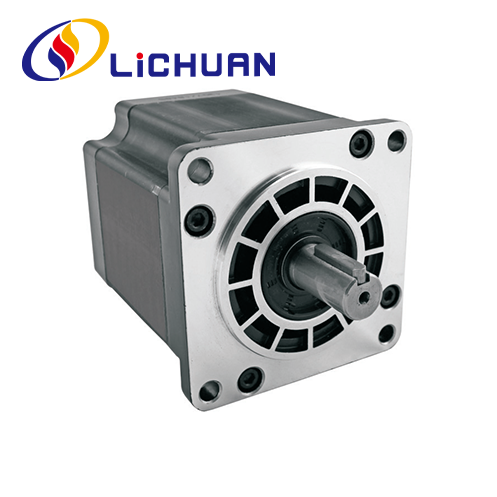

Давайте подивимося, як деякі з цих параметрів транслюються в реальному світіЛІЧУАНЬмоделі. У наступній таблиці порівнюються дві популярні серії, підкреслюючи, як вибір конструкції впливає на характеристики крутного моменту та точності.

Таблиця 1: Порівняння серії гібридних крокових двигунів ЛІЧУАНЬ

Як вибрати правильний гібридний кроковий двигун для вашого застосування

Вибір правильного двигуна – це баланс між вашими механічними вимогами та кривою продуктивності двигуна. Найпоширенішою помилкою є вибір лише на основі розміру рами або крутного моменту. Ви повинні враховувати криву швидкість-крутний момент. АГібридний кроковий двигунзабезпечує максимальний крутний момент на низьких швидкостях, і крутний момент зменшується зі збільшенням швидкості через зворотну ЕРС та індуктивність обмотки. наЛІЧУАНЬ, ми проводимо наших клієнтів через простий процес вибору:

1. Визначити інерцію вантажу та необхідну робочу швидкість.

2. Обчисліть необхідний крутний момент прискорення та крутний момент безперервної роботи.

3. Перегляньте криву «швидкість-крутний момент» двигуна-кандидата, переконавшись, що він забезпечує принаймні на 30-50% більший крутний момент, ніж ваша розрахована вимога, у бажаному діапазоні швидкостей.

4. Зіставте струм і вихідну напругу драйвера з характеристиками фази двигуна для оптимальної продуктивності.

Таблиця 2: Критичні фактори вибору для оптимальної продуктивності

Які найпоширеніші запитання про гібридні крокові двигуни (FAQ)

У наших щоденних розмовах з інженерами та дизайнерами неодноразово виникають певні питання. Ось три детальні поширені запитання для вирішення поширених цікавостей і проблем.

FAQ 1: Чи може гібридний кроковий двигун працювати на високих швидкостях, як сервопривід?
Традиційно відомий низькою та середньою швидкістю, але сучаснийГібридні крокові двигуни, особливо в поєднанні з вдосконаленими мікрокроковими драйверами, можна досягти напрочуд високих швидкостей. Ключовим є використання драйвера з високою напругою живлення для подолання індуктивності двигуна. Однак для додатків, які вимагають постійної високої швидкості з повним крутним моментом, сервосистема може бути більш ефективною. Для багатьох завдань позиціонування «точка-точка» з потребою високого крутного моменту на низьких швидкостях, aГібридний кроковий двигунпропонує економічніше та простіше рішення.

FAQ 2: Як запобігти пропущеним крокам і забезпечити точність?
Пропущені кроки виникають, коли крутний момент навантаження двигуна перевищує доступний крутний момент двигуна на даній швидкості. Щоб забезпечити точність, завжди вибирайте двигун із значним запасом міцності (див. керівництво з вибору вище). Використовуйте крокову систему із замкнутим циклом для критичних застосувань—нашаЛІЧУАНЬгібриди із замкнутим циклом включають кодер для миттєвого виявлення та коригування будь-якої втрати кроку, забезпечуючи надійність, подібну до сервоприводу, без шкоди для простоти та крутного моменту, властивих кроковому механізму.

FAQ 3: Чи необхідний мікрокроковий крок для досягнення вищої точності?
Мікростепінг — це техніка драйвера, яка електронним способом ділить повний крок на менші кроки (наприклад, 1/16, 1/32 кроку). Це значно покращує роздільну здатність, зменшує вібрацію та забезпечує більш плавний рух, особливо на низьких швидкостях. Для максимальної точності та плавності поєднання високої якостіГібридний кроковий двигунз мікрокроковим драйвером настійно рекомендується. Це дозволяє підвищити фундаментальну точність двигуна та досягти винятково точної та тихої роботи.

Готові інтегрувати неперевершений крутний момент і точність у ваш дизайн?

Подорож до розумінняГібридний кроковий двигунрозкриває компонент, створений для продуктивності там, де це важливо. Його гібридний дизайн є свідченням елегантної інженерії, що вирішує подвійні вимоги до потужності та точності в єдиному надійному пакеті. наЛІЧУАНЬ, ми не просто виробляємо ці двигуни; ми розробляємо їх, приділяючи особливу увагу параметрам, які мають найбільше значення для успіху вашого проекту — від класу магнітного матеріалу до допуску кожного зуба.

Якщо ви розбираєтесь у складнощах нового дизайну або оптимізуєте існуючу машину, яка вимагає надійності, міцності та високої точності, давайте поговоримо. Наша команда готова допомогти вам проаналізувати ваші вимоги та підібрати їх до ідеальногоГібридний кроковий двигун ЛІЧУАНЬрішення.Зв'яжіться з намисьогодніщоб обговорити ваші конкретні проблеми з крутним моментом і точністю. Ми тут, щоб забезпечити ваші інновації, крок за кроком.
