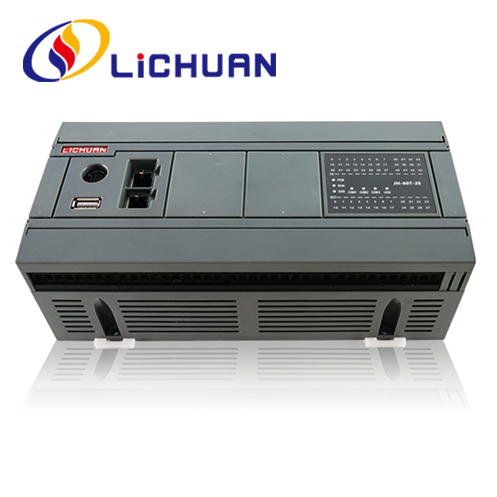

Ви можете бути впевнені, купуючи контролер автоматизації PLC JH Series від 16 до 60 точок на заводі LICHUAN®, і ми запропонуємо вам найкраще післяпродажне обслуговування та своєчасну доставку.
|
Підрахунок балів | Моделі | |||
Серія JH | Немає Ethernet | Релейний вихід | Живлення постійного струму постачання |
16/24/32/40/48/60 | Візьміть 16 очок: JH-16R-D |
Живлення змінного струму постачання |
16/24/32/40/48/60 | Візьміть 16 очок: JH-16R-A | |||
Транзистор вихід (Тип NPN) |
DC. Джерело живлення | 16/24/32/40/48/60 | [16~24]Візьміть 16 очок: JH-16T-D [32~60]Візьміть 32 бали: JH-32T/P-D |
||
Живлення змінного струму постачання |
16/24/32/40/48/60 | [16~24]Візьміть 16 очок: JH-16T-A 32~60]Візьміть 32 бали: JH-32T/P-A |
|||
З Ethernet | Релейний вихід | DC. Джерело живлення | 16/24/32/40/48/60 | Візьміть 16 очок: JH-16R-E-D | |
Живлення змінного струму постачання |
16/24/32/40/48/60 | Візьміть 16 очок: JH-16R-E-A | |||
Транзистор вихід (Тип NPN) |
Живлення постійного струму постачання |
16/24/32/40/48/60 | [16~24]Візьміть 16 очок: JH-16T-E-D [32~60]Візьміть 32 бали: JH-32T/P-2E-D |
||
Живлення змінного струму постачання |
16/24/32/40/48/60 | [16~24]Візьміть 16 очок: JH-16T-E-A [32~60]Візьміть 32 бали: JH-32T/P-2E-A |
Моделі серії JH2 | |||||
|
|
Релейний вихід | Транзисторний вихід (тип NPN) | ||
рахувати | автобусних осей | Джерело живлення постійного струму | Джерело живлення змінного струму | Джерело живлення постійного струму | Джерело живлення змінного струму |
16 Точка | 8 Осі | JH2-16R-E-D | JH2-16R-E-A | JH2-16T-E-D | JH2-16T-E-A |
24 Точка | 8 Осі | JH2-24R-E-D | JH2-24R-E-A | JH2-24T-E-D | JH2-24T-E-A |
32 Точка | 8 Осі | JH2-32R-E-D | JH2-32R-E-A | JH2-32T-E-D | JH2-32T-E-A |
32 Точка | 16 Осі |
|
|
JH2-32T2-E-D | JH2-32T2-E-A |
32 Точка | 32 Осі |
|
|
JH2-32T4-E-D | JH2-32T4-E-A |
40 Точка | 8 Осі | JH2-40R-E-D | JH2-40R-E-A | JH2-40T-E-D | JH2-40T-E-A |
48 Точка | 8 Осі | JH2-48R-E-D | JH2-48R-E-A | JH2-48T-E-D | JH2-48T-E-A |
60 Точка | 8 Осі | JH2-60R-E-D | JH2-60R-E-A | JH2-60T-E-D | JH2-60T-E-A |
СеріяJH- | JH-16T/R-E | JH-24T/R-E | JH-32T/P/R-2E | JH-40T/P/R-2E | JH-48T/p/R-2E | JH-60T/P/R-2E |
Загальна кількість балів | 16 Точка | 24 Точка | 32 Точка | 40 Точка | 48 Точка | 60 Точка |
Кількість точок введення | 8 | 14 | 16 | 24 | 24 | 36 |
Точки виходу цифрової кількості | 8 | 10 | 16 | 16 | 24 | 24 |
Режим виведення | T:NPN/r: Реле | |||||
Швидкісний лічильник введення | 3-стороння фаза AB | 4-стороння AB фаза | ||||
Максимальна частота для високошвидкісного введення | 200 кГц | |||||
Правий модуль | 16 Я | |||||
Ліва подовжувач | Підтримка розширень зв’язку | |||||
BD дошка | Підтримка1 | Підтримка 2 | ||||
Послідовний порт зв’язку | RS232/RS485*2 | |||||
USB порт | Жодного | Завантаження програми/оновлення мікропрограми | ||||
порт Ethernet | Підтримка 1 | Підтримка2 | ||||
Кількість імпульсних осей | T:4Axis/r: Ні | T:4Axis/P:8 Axis/r: Немає | T:4Axis/P: 12 Axis/r: Немає | |||
Максимальна частота для високошвидкісного виведення | 200 кГц | |||||
Функція автобуса | Жодного | |||||
Кількість осей шини | Жодного | |||||
Ємність програми | 30 тис | |||||
Вічний календар | Підтримка | |||||
Розмір (мм | 114*100*73 | 114*100*73 | 155*100*73 | 155*100*73 | 278*100*73 | 278*100*73 |
Рівень захисту | IP20 | |||||
Температура робочого середовища | 5~55°C (41~131°F) без конденсації | |||||
Відносна вологість | 5~95% | |||||
Транспорт температура навколишнього середовища |
-25~70°℃ (-13~158°F) | |||||
Стійкість до вібрації | 10 М/с² | |||||
Робоча висота | 0~2000M, вище 2000M, температура навколишнього середовища становить 40°C (104°F) |
Модель серії JH2- |
JH2-16T/R-E | JH2-24T/R-E | JH2-32T/T2 /T4/R-E | JH2-40T/R-E | JJH2-48T/R-E | JH2-60T/R-E |
Швидкісний лічильник введення | 3-стороння AB фаза (x0~x5) | 4-канальна AB фаза (x0~x7) | ||||
Комунікаційний порт Ethernet | Жодного | Підтримка1 | ||||
Кількість імпульсів сокири |
T:4Axis/r:--- | T:5 Осі/п:-- | T:8Axis/r:-- | |||
Функція автобуса | Шина EtherCAT | |||||
Номер автобуса сокири |
8 Осі | Т:8/Т2:16/ T4:32/r:8 |
8 Осі | |||
Ємність програми | 60k | |||||
опис | Примітка. Якщо імпульсна і шина всього 16 осі, програма може бути безкоштовним розподілом на замовлення. f кількість імпульсних осей визначається як 2 осі, вісь шини — 14 осей |
Хост | Розмір (мм) | ||
a | b | C | |
14-24 Бал | 114 | 100 | 73 |
32-40 бал | 155 | 100 | 73 |
48-60 бал | 278 | 100 | 73 |
Розширення цифрового входу/виводу серії He | ||
Моделі | функція | Технічні характеристики |
ВІН-8Т | 4-канальний цифровий вхід, 4-канальний транзисторний вихід | Джерело живлення DC24V, без зовнішнього джерела живлення NPN вхід Максимальна частота точки введення 10 кГц R: релейний вихід T: транзисторний вихід NPN Час відгуку R: Близько 10 мс Час відповіді: близько 50 US R Макс. вихідний струм: МАКС. 2A T максимальний вихідний струм: 0,3 a на точку |
ВІН-16Т | 8-канальний цифровий вхід, 8-канальний транзисторний вихід | |
ВІН-16Р | 8 канальний цифровий вхід, 8 канальний релейний вихід | |
ВІН-32Т | 16 канальний цифровий вхід, 16 канальний транзисторний вихід | |
ВІН-32Р | 16 канальний цифровий вхід, 16 канальний релейний вихід | |
ВІН-40Т | 24 канальний цифровий вхід, 16 канальний транзисторний вихід |
Розширення | Розмір (мм) | ||
a | b | C | |
Розкид чисел: 8-16 балів. | 66 | 100 | 73 |
Розкид чисел: 24-32 бали | 114 | 100 | 73 |
