Функція приводу | Інструкції |
Діапазон швидкостей налаштування |
Чотири DIP-перемикачі SW5~SW8 використовуються для встановлення діапазону швидкості приводу. Всього є 16 діапазонів швидкостей. Коли користувач встановлює швидкість, привід слід зупинити спочатку. Щоб налаштувати певний діапазон швидкості, дотримуйтесь інструкцій на панелі приводу. |
Налаштування вихідного струму | 8 вихідних струмів можна встановити для драйвера за допомогою 3 дискових перемикачів SW1~SW3. Див. інструкції на панелі драйверів для налаштувань вихідного струму. |
Автоматична функція половинного потоку | Функцію автоматичного половинного струму можна встановити для драйвера за допомогою перемикача SW4. OFF означає, що струм спокою встановлено на половину робочий струм; ON означає, що струм спокою та динамічний струм однакові. Перемикач SW4 повинен бути встановлений у положення ВИМКНЕНО для загального використання, щоб зменшити виділення тепла двигуном і драйвером і підвищити надійність. Приблизно через 0,3 с після зупинки ланцюга імпульсів струм буде автоматично зменшити 50% (фактичне значення 55%), а теоретично виробництво тепла зменшиться на 65%. |
Інтерфейс сигналу | +5V і AGND є позитивними та негативними клемами вихідної потужності 5V; Al – вхід аналогової напруги; DIR+ і DIR- — це позитивні та негативні клеми сигналу напрямку: ENA+ і ENA- — позитивні та негативні клеми сигналу включення. |
Моторний інтерфейс | A+ і A- підключаються до позитивних і негативних клем обмотки фази А крокового двигуна; B+ і B- підключаються до позитивних і негативних клем. Коли обмотки фаз A і B перемикаються, напрямок двигуна буде змінено на протилежне; |
Роз'єм живлення | Використовуйте джерело живлення змінного/постійного струму, діапазон напруги становить 24~110 В постійного струму або 18~80 В змінного струму, клеми не поділені на позитивні та негативні полюси, рекомендоване джерело живлення — 48 В постійного струму, а потужність перевищує 250 Вт. |
Світловий індикатор | На водієві є 1 зелений і 1 червоний індикатори. Зелений - індикатор живлення, він світиться, коли драйвер підключено до джерела живлення; червоний — індикатор несправності, він загоряється, коли виникає перенапруга або перевищення струму. Червоний індикатор гасне після усунення несправності. Вихід з ладу драйвера можна усунути лише повторним підключенням до джерела живлення та повторним використанням. |
монтаж Примітки |
Розміри драйвера: 150х97,5х52,6 мм, монтажний крок отворів: 138,5 мм. Можна вибрати як горизонтальну, так і вертикальну установку (пропонується вертикальна установка). Драйвер повинен бути встановлений впритул до металевого корпусу для розсіювання тепла. |

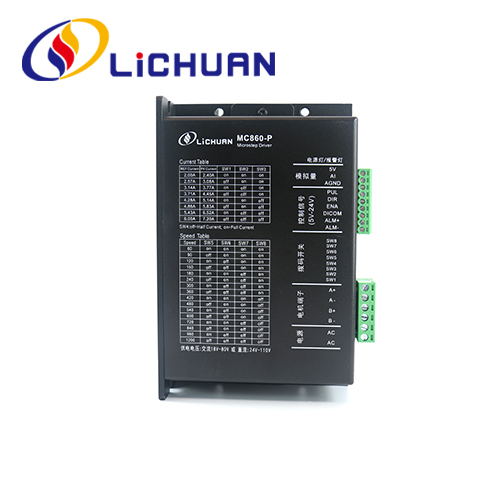

Діапазон швидкості, динамічний і половинний/повний струм приводу MC860P можна встановити наступним чином за допомогою 8-розрядного DIP-перемикача:
Вихідний піковий струм | Вихідний середній струм | SW1 | SW2 | SW3 |
2.4A | 2,00 А | на | на | на |
3,0 А | 2,57А | вимкнено | на | на |
3,7А | 3.14A | на | вимкнено | на |
4.3A | 3,71А | вимкнено | вимкнено | на |
5,0 А | 4.28A | на | на | вимкнено |
5,6А | 4,86А | вимкнено | на | вимкнено |
6.4A | 5,43А | на | вимкнено | вимкнено |
7.0A | 6.00A | вимкнено | вимкнено | вимкнено |
СПД 60 |
SW5 на |
SW6 на |
SW7 на |
SW8 на |
120 | вимкнено | на | на | на |
180 | на | вимкнено | на | на |
240 | вимкнено | вимкнено | на | на |
300 | на | на | вимкнено | на |
360 | вимкнено | на | вимкнено | на |
420 | на | вимкнено | вимкнено | на |
600 | вимкнено | вимкнено | вимкнено | на |
800 | на | на | на | вимкнено |
900 | вимкнено | на | на | вимкнено |
1000 | на | вимкнено | на | вимкнено |
1100 | вимкнено | вимкнено | на | вимкнено |
1200 | на | на | вимкнено | вимкнено |
1300 | вимкнено | на | вимкнено | вимкнено |
1400 | на | вимкнено | вимкнено | вимкнено |
1500 |
|
|
|
|
