Розширення виробничої лінії з 2-фазним кроковим драйвером управління вводом/виводом
Гаряча продажна якісна виробнича лінія з 2-фазним кроковим драйвером управління вводом/виводом за низькою ціною, виготовлена в Китаї. LICHUAN® є виробником і постачальником у Китаї виробничої лінії Boost із 2-фазним кроковим драйвером керування вводом/виводом.
Надіслати запит
Опис продукту
Високоякісна виробнича лінія Boost із 2-фазним кроковим драйвером керування вводом/виводом, зробленим у Китаї. LICHUAN® є виробником і постачальником у Китаї виробничої лінії Boost із 2-фазним кроковим драйвером керування вводом/виводом.
Ознайомлення з продуктом

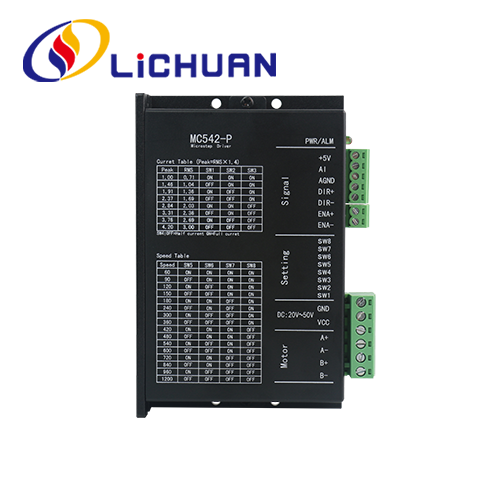

Драйвер 542P встановлює максимальну швидкість за допомогою дискового перемикача, а потім регулює швидкість за допомогою потенціометра для роботи на будь-якій швидкості. Драйвер може відповідати 2-фазному кроковому двигуну Nema23, який в основному використовується для заміни звичайних двигунів із регулюванням швидкості порівняно зі швидкістю. регулюючи двигуни, він має такі переваги, як швидке прискорення та уповільнення, малий розмір та сильна жорсткість.
Технічний параметр
1. Електричні покажчики
● Діапазон вхідної напруги: постійний струм: 20 В~50 В
● Макс. вихідний струм: 4.2A
● Діапазон аналогової вхідної напруги: 0~5 В (вхід 0~10 В налаштовується)
● Опір ізоляції: 500M
2. Екологічні показники
● Температура зберігання: -20°C~80°C
● Робоча температура: 0°C~55°C
● Робоча вологість: 90% RH (без конденсації)
● Частота вібрації: < 0,5 G (4,9 м/с2), 10 Гц ~ 60 Гц (неперервна робота)
● Діапазон вхідної напруги: постійний струм: 20 В~50 В
● Макс. вихідний струм: 4.2A
● Діапазон аналогової вхідної напруги: 0~5 В (вхід 0~10 В налаштовується)
● Опір ізоляції: 500M
2. Екологічні показники
● Температура зберігання: -20°C~80°C
● Робоча температура: 0°C~55°C
● Робоча вологість: 90% RH (без конденсації)
● Частота вібрації: < 0,5 G (4,9 м/с2), 10 Гц ~ 60 Гц (неперервна робота)
Технічний параметр
● Діапазон вхідної напруги: DC20V~50v
● Максимальний піковий струм: 4,2 А
● Діапазон аналогової вхідної напруги: 0~5 В (можна налаштувати як вхід 0~10 В)
● Опір ізоляції: 500M
● З функціями захисту від перевантаження по струму, перенапруги та іншими функціями захисту.
● Максимальний піковий струм: 4,2 А
● Діапазон аналогової вхідної напруги: 0~5 В (можна налаштувати як вхід 0~10 В)
● Опір ізоляції: 500M
● З функціями захисту від перевантаження по струму, перенапруги та іншими функціями захисту.
Екологічні параметри
● Температура зберігання: -20°C～80 ℃
● Робоча температура: 0° ℃ ~ 55 ℃
● Робоча вологість: 90% RH (без конденсації)
● Частота вібрації: менше 0,5 Г(4,9 м/с2) 10 Гц ~ 60 Гц (переривчаста робота)
● Уникайте пилу, масляних плям, корозійних газів, місць із надто високою вологістю та надто сильною вібрацією та забороняйте
горючий газ і електропровідний пил
● Робоча температура: 0° ℃ ~ 55 ℃
● Робоча вологість: 90% RH (без конденсації)
● Частота вібрації: менше 0,5 Г(4,9 м/с2) 10 Гц ~ 60 Гц (переривчаста робота)
● Уникайте пилу, масляних плям, корозійних газів, місць із надто високою вологістю та надто сильною вібрацією та забороняйте
горючий газ і електропровідний пил
Опис функції приводу
| Функція приводу | Інструкції |
| Діапазон швидкостей налаштування |
Чотири DIP-перемикачі SW5~SW8 використовуються для встановлення діапазону швидкості приводу. Всього є 16 діапазонів швидкостей. Коли користувач встановлює швидкість, привід слід зупинити спочатку. Щоб налаштувати певний діапазон швидкості, дотримуйтесь інструкцій на панелі приводу. |
| Налаштування вихідного струму | Для драйвера можна встановити 8 вихідних струмів за допомогою 3 дискових перемикачів SW1~SW3. Див. інструкцію на панелі драйвера для налаштувань вихідного струму. |
| Автоматична функція половинного потоку | Функцію автоматичного половинного струму можна встановити для драйвера за допомогою перемикача SW4. OFF означає, що струм спокою встановлено на половину робочий струм; ON означає, що струм спокою та динамічний струм однакові. SW4 має бути встановлено як ВИМКНЕНО для загального використання зменшити виділення тепла двигуном і приводом і підвищити надійність. Приблизно через 0,3 с після припинення послідовності імпульсів струм автоматично зменшиться на 50% (фактичне значення 55%), а теоретично виділення тепла зменшиться на 65%. |
| Інтерфейс сигналу | +5V і AGND є позитивними та негативними клемами вихідної потужності 5V; Al – вхід аналогової напруги; DIR+ і DIR- — це позитивні та негативні клеми сигналу напрямку: ENA+ і ENA- — позитивні та негативні клеми сигналу включення. |
| Моторний інтерфейс | A+ і A- підключаються до позитивної та негативної клем обмотки фази А крокового двигуна; B+ і B-підключіть до позитивних і негативних клем. Коли обмотки фаз A і B перемикаються, напрям двигуна буде змінено на протилежне; |
| Роз'єм живлення | Джерело живлення постійного струму, робочий діапазон вхідної напруги: 20 ~ 50 В постійного струму, рекомендована робоча напруга 36 В постійного струму, джерело живлення має бути вище 100 Вт. |
| Світловий індикатор | На водієві є 1 зелений і 1 червоний індикатори. Зелений - індикатор живлення, він світиться, коли драйвер підключено до джерела живлення; червоний — індикатор несправності, він загоряється, коли виникає перенапруга або перевищення струму. Червоний індикатор гасне після усунення несправності. Вихід з ладу драйвера можна усунути лише повторним підключенням до джерела живлення та повторним використанням. |
| монтаж Примітки |
Розміри драйвера: 117x78x34 мм, монтажний крок отворів: 111 мм. Можна вибрати як горизонтальну, так і вертикальну установку (пропонується вертикальна установка). Драйвер повинен бути встановлений впритул до металевого корпусу для розсіювання тепла. |
Налаштування параметрів
Діапазон швидкості, динамічний і половинний/повний струм приводу MC542P можна встановити наступним чином за допомогою 8-розрядного DIP-перемикача:
Налаштування робочого струму
| Вихідний піковий струм | Вихідний середній струм | SW1 | SW2 | SW3 |
| 1,0 А | 0,71 А | на | на | на |
| 1,46А | 1,04А | вимкнено | на | на |
| 1,91А | 1,36А | на | вимкнено | на |
| 2,37А | 1,69А | вимкнено | вимкнено | на |
| 2,84А | 2,03А | на | на | вимкнено |
| 3.31A | 2,36А | вимкнено | на | вимкнено |
| 3,76А | 2,69А | на | вимкнено | вимкнено |
| 4.2A | 3,0 А | вимкнено | вимкнено | вимкнено |
Монтажний розмір (одиниця: мм)
Налаштування діапазону швидкості
| СПД | SW5 | SW6 | SW7 | SW8 |
| 60 | на | на | на | на |
| 90 | вимкнено | на | на | на |
| 120 | на | вимкнено | на | на |
| 150 | вимкнено | вимкнено | на | на |
| 180 | на | на | вимкнено | на |
| 240 | вимкнено | на | вимкнено | на |
| 300 | на | вимкнено | вимкнено | на |
| 360 | вимкнено | вимкнено | вимкнено | на |
| 420 | на | на | на | вимкнено |
| 480 | вимкнено | на | на | вимкнено |
| 540 | на | вимкнено | на | вимкнено |
| 600 | вимкнено | вимкнено | на | вимкнено |
| 720 | на | на | вимкнено | вимкнено |
| 840 | вимкнено | на | вимкнено | вимкнено |
| 960 | на | вимкнено | вимкнено | вимкнено |
| 1200 |
|
|
|
|
