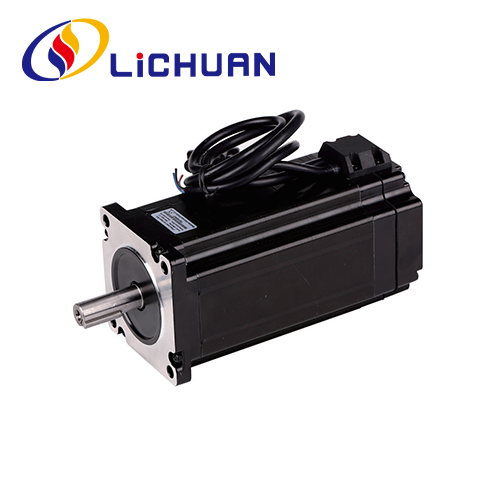

LICHUAN® є виробником і постачальником 2-фазних крокових двигунів Nema34 із замкнутим контуром серії 86 у Китаї. Ми маємо багаторічний досвід виробництва 2-фазних крокових двигунів із замкнутим контуром.
Пункт | Технічні характеристики |
Точність кута кроку | ±5% (повний крок) |
Точність опору | ±10% (20 ℃) |
Точність індуктивності | ±20% (1 кГц) |
Підвищення температури | 80℃ макс. (номінальний струм, 2 фази увімкнено) |
Температура навколишнього середовища | -20℃~*50℃ |
Опір ізоляції | 100MQMin 500VDC |
Діелектрична міцність | 500 В змінного струму 1 хвилина |
Допустиме радіальне навантаження | 0,02 мм Макс. (450gload) |
Допустиме тягове навантаження | 0,08 мм Макс. (450gload) |
Максимальне радіальне навантаження | 130 Н (20 мм від поверхні фланця) |
Макс. навантаження на вал | 30N |
Серія | Крок Кут (”) |
Довжина (мм) |
Холдинг Крутний момент (Н·м) |
Фаза Струм (A) |
Фаза Опір (Q) |
Фаза Індуктивність (мГн) |
ротаційний Інерція (г.см²) |
Вага (кг) | Кодувальник Роздільна здатність (PPR) |
LC86H260 | 1.8 | 82 | 3.0 | 6.0 | 0.3 | 1.6 | 1100 | 2.0 | 1000 |
LC86H268 | 1.8 | 90 | 3.5 | 6.0 | 0.3 | 2.2 | 1400 | 2.2 | 1000 |
LC86H280 | 1.8 | 105 | 4.5 | 6.0 | 0.3 | 3.4 | 1800 | 2.5 | 1000 |
LC86H298 | 1.8 | 123 | 6.5 | 6.0 | 0.5 | 4.3 | 2800 | 3.3 | 1000 |
LC86H2114 | 1.8 | 140 | 8.0 | 6.0 | 0.5 | 3.6 | 2800 | 4.0 | 1000 |
LC86H2128 | 1.8 | 155 | 10 | 7.5 | 0.4 | 4.6 | 4200 | 4.5 | 1000 |
LC86H2150 | 1.8 | 176 | 12 | 7.5 | 0.5 | 4.7 | 4300 | 5.5 | 1000 |
Примітки: 73/60 мм доступний для зупинки двигуна з гальмом (гальмом), а 60 мм без гальма. Будь ласка, заплатите Зверніть увагу на вибір моделі!
Модель | Вал Діаметр (мм) |
Вал Подовження (мм) |
Вал Довжина (мм) |
LC86H260 | f14 | Шпонковий паз 5x 5x 15 | 40 |
LC86H268 | f14 | Шпонковий паз 5х5х15 | 40 |
LC86H280 | f14 | Шпонковий паз 5x 5x15 | 40 |
LC86H298 | f14 | Шпонковий паз 5х5х15 | 40 |
LC86H2114 | f14 | Шпонковий паз 5х5х15 | 40 |
LC86H2128 | f14 | Шпонковий паз 5х5х15 | 40 |
LC86H2150 | f14 | Шпонковий паз 5х5х15 | 40 |
Кольори проводів двигуна
Визначення кодувальника Свинцеві кольори
1 | жовтий | EB+ |
2 | зелений | EB- |
3 | чорний | EA+ |
4 | блакитний | EA- |
5 | Червоний | +5VCC |
6 | Білий | EGND |
1. Під час підключення необхідно правильно підключити фази
двигун і водій.
2. Очевидне тепловиділення двигуна може відбуватися за різних умов руху. Температура поверхні
температура двигуна під час роботи може перевищувати 85°C.
3. Двигун повинен бути розташований за допомогою монтажної скоби на передній кришці двигуна, слід звернути увагу на помилку
узгодження, а концентричність між валом двигуна та навантаженням повинна суворо контролюватися.
